●概述

防堵取样、准确测量，是电厂在风压测量中多年来的一贯追求。 对锅炉运行中的一些重要参数(如炉膛压力、烟气压力、磨煤机压力、一、二次风压、返料风室压力、料层差压等)必须解决防堵问题才能进行连续准确的测量，且是确保锅炉正常安全运行的重要手段。目前电厂的防堵取压一般采用常规的防堵取样器(如花瓶式内置三层防堵机构的取样器)、自清灰(静、动压)取样器和连续吹扫防堵装置(吹气量60L/H) 等等，这些产品在防堵取压上虽有一点效果，但不十分明显，还是经常要出现堵塞现象。特别是硫化床锅炉就更容易堵塞，因硫化床炉膛内的燃烧是利用强大的风流使物料流动起来进行充分燃烧，其炉膛内的硫化情况是一个重要运行参数，但流动的物料极易堵塞常规的防堵取样器，给锅炉的安全运行带来一定的影响。

针对上述情况，我厂根据多年的从事风压取样防堵装置的研究成果，综合流体力学的原理研制出了HBC环保型补偿式风压测量防堵扫装置。在此基础上我厂综合电厂实际工况，结合国家节能减排的情况，研制出了全智能型定时吹扫装置。该智能吹扫装置以节约能源为目的，为电厂提供经济效益。



技术指标

1、吹扫装置气源压力:≥0.5Mpa

2、供电电源: 220V+10%，频率: 52Hz3、使用环境: -30-70C，相对湿度:≤95%

4、吹扫频率:宜大不宜小，吹扫间隔时间应在2~6小时

5、吹扫时间:取决于取压装置的结构、管路的长度、气源的纯净度，用气要求:一般吹扫时间为5~ 10秒



主要特点

1、无需更换防堵取样器，可直接通过智能定时吹扫装置直接反映所测量点的风压值。2、具有全自动、手动功能，安全可靠，使测量点运行最佳状态。
3、该智能定时吹扫装置对測量管线输送5-8Kg/cm'压缩空气,保证测量取压管线的清洁、不堵塞。

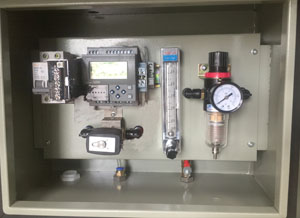

结构原理及连接
